Para a produção, aplicação e inspeção de etiquetas, oferecemos uma ampla variedade de soluções – cada uma adequada para os requisitos individuais da aplicação.
A variedade de materiais, tamanhos diferentes e altas velocidades representam desafios especiais para controle e monitoramento na tecnologia de rotulagem. Isso requer designs compactos e alta disponibilidade de sensores e sensores de visão.
Produzindo etiquetas
- Verificação de diâmetro da bobina
- Sistema de controle do loop
- Controle de alinhamento de borda
- Perfuração e identificação de etiquetas
Dispensando etiquetas
- Identificação e posicionamento de etiquetas
- Sensores de etiquetas
Sensores de suporte: - Detecção de bobina de etiqueta vazia
- Detecção de posição final no rolo guia
- Acionamento de etiquetagem
Checando rótulos
- Verificação de posição para ajuste de etiqueta
- Rastreabilidade de produtos
- Localizar e rastrear código 1D
- Verificação da cor da embalagem
Produzindo etiquetas
com precisão e máxima produtividade
O grande número de aplicações e tipos de etiquetas requer métodos de fabricação específicos. Para equipar de forma ideal as várias etapas do processo e tipos de máquinas, a di-soric fornece uma gama de sensores para impressão, revestimento e laminação, bem como para marcação de etiquetas.
Por meio de ajustes simples, nossos sensores facilitam a obtenção de produção rápida, confiável e flexível de vários produtos e tamanhos de lote.
Produzindo etiquetas
Verificação de diâmetro da bobina
- Faixa de medição 80 – 800 mm
- Medição independente da superfície
- Insensível à sujeira
- Saída de valores medidos de corrente/tensão analógicos ou digitais via IO-Link
- Carcaça de metal curta e compacta
Produzindo etiquetas
Sistema de controle de loop
- Laser de luz vermelha para fácil alinhamento
- Saída analógica de corrente/tensão, até 2 saídas de comutação
- Display de 4 dígitos para indicar valores medidos e configurações de parâmetros
- Medição praticamente não afetada pela superfície
- Invólucro de metal robusto e janelas frontais de vidro resistentes
Produzindo etiquetas
Controle de alinhamento de borda
- Sensor de borda ultrassônico compacto
- Faixa de medição de 8 mm
- Insensível à contaminação com poeira
- Detecção acústica não transmissiva de materiais como papel, plástico e folha de metal, independentemente da transparência do material
- Grande faixa analógica linearizada
- Repetibilidade muito alta
Produzindo etiquetas
Marcar e identificar etiquetas
- Rápido, para velocidades de até 500 m/min
- Detecção exata de etiquetas
- Ideal para etiquetas não transparentes
- Autoensino intuitivo para fácil troca de produto durante andamento da operação (ongoing)
- Grande abertura do garfo permite a identificação de etiquetas finas e grossas
Dispensando uma grande variedade de etiquetas
com rapidez, precisão e flexibilidade
O número de etiquetas processadas no mercado está aumentando constantemente. O espectro varia de rótulos transparentes para a aparência sem etiqueta a etiquetas impressas e parcialmente metálicas e até livretos grossos com folheto de instruções integrado.
Os sensores de etiquetas di-soric são equipados com auto-teach. O ponto de comutação ideal pode ser determinado com o aperto de um botão enquanto a fita da etiqueta está se movendo através do sensor de etiquetas. Dessa forma, o recurso de auto-teach permite trocas de etiquetas extremamente rápidas enquanto o processo está em execução. Além da operação de botão, variantes de ensino remoto para sensores de etiquetas ópticos, capacitivos e ultrassônicos também estão disponíveis.
Identificando e posicionando etiquetas
Sensores de etiquetas capacitivos KGUTI
são a solução de escolha para detectar etiquetas finas transparentes e etiquetas de papel. Eles mostram seus pontos fortes particularmente bem onde quer que altas velocidades de correia sejam necessárias. Usando auto-teach, eles são pensados em novos materiais de forma rápida e intuitiva.
Identificando e posicionando etiquetas

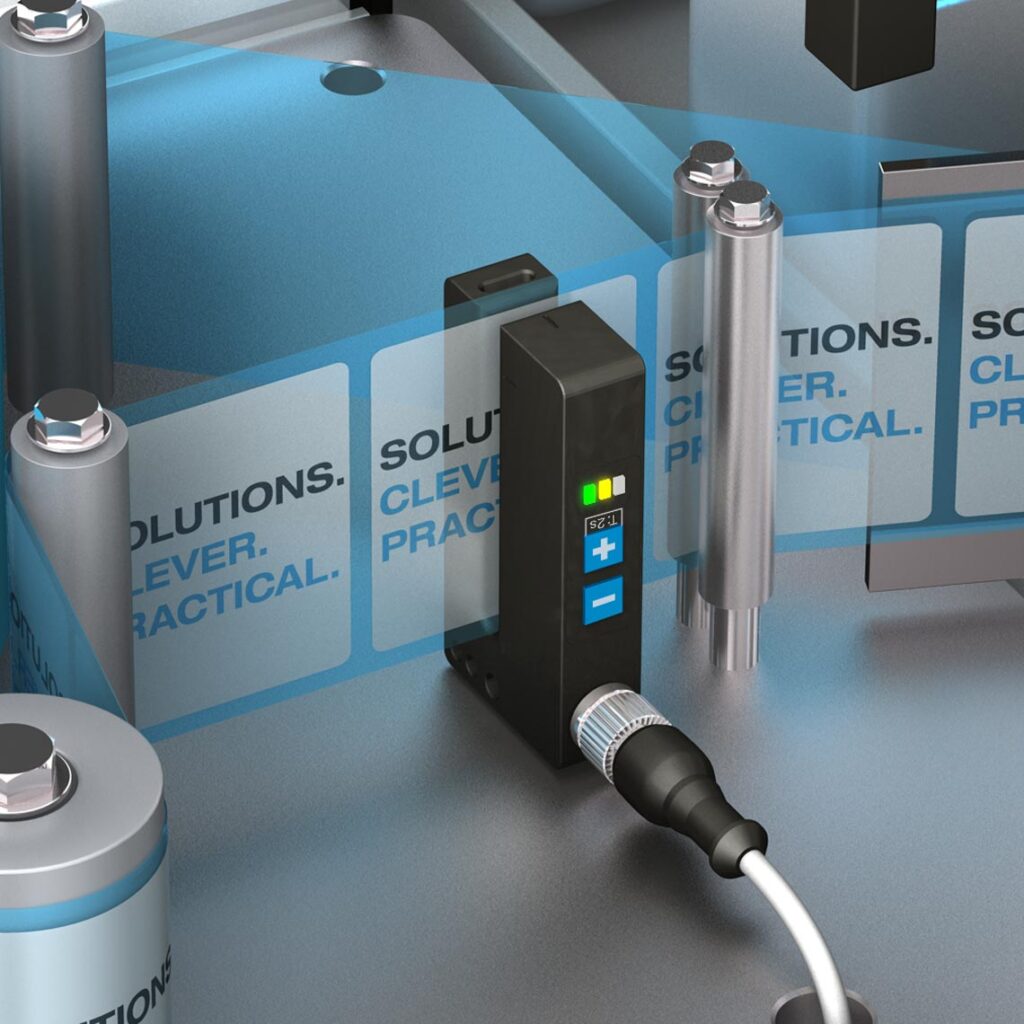

Sensores de etiquetas ópticos OGUTI
detectam etiquetas de papel finas e grossas com velocidade e precisão extraordinárias graças às suas grandes aberturas de garfo. Eles se destacam por sua precisão de distribuição e reprodutibilidade extremamente altas, tornando possíveis velocidades máximas de aplicação. Usando auto-teach, eles podem ser ensinados a novos materiais de forma rápida e intuitiva.
Identificando e posicionando etiquetas
Sensores de etiquetas ópticos UGUTI
podem ser usados universalmente para uma ampla variedade de materiais de etiquetas. Eles detectam não apenas etiquetas transparentes finas e grossas, de papel e folicular, mas também etiquetas metálicas de forma confiável. O inovador conceito de operação dupla – implementado usando IO-Link ou auto-teach – torna possível colocar os sensores em operação rapidamente.
Sensores de suporte
para dispensar etiquetas de forma rápida e precisa
Da detecção simples de objetos à detecção de posição de alta precisão, um grande número de sensores com uma ampla gama de propriedades são usados quando etiquetas são produzidas e distribuídas.
Sensores indutivos
são sempre usados quando objetos metálicos devem ser detectados de forma confiável.
Sensores ópticos
se destacam por sua alta frequência de comutação, tempo de ativação curto e alta resolução — em poucas palavras, eles são rápidos e eficientes.
Sensores de suporte
Detectando bobina de etiquetas vazia
- Série de produtos versátil e compacta com grande reserva de função
- Fácil operação, ajuste de sensibilidade com potenciômetro
- Interruptor para comutação claro/escuro
- Circuito eletrônico totalmente encapsuldado, resistente à vibração
- Curto tempo de ativação, portanto, ideal para aplicações dinâmicas
Sensores de suporte
Detectando a posição final no rolo guia
- Design compacto M5
- Grande distância de comutação
- Invólucro robusto de aço inoxidável
- Cabo altamente flexível
- LED claramente visível
Sensores de suporte
Acionamento de etiquetagem com sensor retrorrefletivo
- Design universal com alta reserva de função
- Opções de montagem universal
- Baixa profundidade de instalação graças à óptica angular
- Ajuste de sensibilidade usando um potenciômetro
Checando rótulos
controle de qualidade rápido e sem erros ou retrocesso de rotulagem
Para garantir um backtracking seguro e completo, muitos produtos são marcados com códigos correspondentes e textos legíveis.
Os produtos de ID e visão que oferecemos garantem que códigos 1D e 2D, bem como texto simples, possam ser lidos e verificados de forma confiável.
Checando rótulos
Verificação de posição para ajuste de etiqueta
- Tarefas de inspeção: Localização, Reconhecimento de peças, Contagem
- Opção de atualização: Medição e Leitura de códigos 1D e 2D
- Iluminação de LED de alta potência em vermelho e branco
- Software nVision-i flexível e produtivo com opção de personalização
- Alterações de parâmetros por meio de entradas Profinet vinculadas durante a execução
- Parametrização simples e intuitiva
- Distâncias de trabalho flexíveis de 50 a 2.000 mm por meio da troca de lentes
Checando rótulos
Rastreabilidade de produtos
- Leitor de ID confiável e rápido para todos os tipos comuns de códigos 1D e 2D
- Software intuitivo e fácil de usar e ferramentas de leitura de código de ID de alto desempenho
- Distâncias focais abrangentes por meio de lentes intercambiáveis M12
- Integra iluminação LED de alta potência em vermelho e branco
- Correção e calibração de imagem
- Atualização de licença opcional para leitura de códigos marcados diretamente (DPM) de leitura difícil e classificação de código
- Suporta protocolos da indústria
- Caixa robusta e compacta com IP 67
Checando rótulos
Localiza e rastreia – leitura confiável de código
- Leitor de ID confiável e rápido para todos os tipos comuns de códigos 1D e 2D
- Software intuitivo e fácil de usar e ferramentas de leitura de código de ID de alto desempenho
- Distâncias focais abrangentes por meio de lentes intercambiáveis M12
- Integra iluminação LED de alta potência em vermelho e branco
- Correção e calibração de imagem
- Atualização de licença opcional para leitura de códigos marcados diretamente (DPM) de leitura difícil e classificação de código
- Suporta protocolos da indústria
- Caixa robusta e compacta com IP 67
Checando rótulos
Verificação da cor da embalagem
- Ideal para processos de verificação rápida graças ao curto tempo de ativação
- Fácil operação com teach-in usando botão ou entrada
- Fácil integração graças ao design compacto
- Robusto: Carcaça de metal com proteção IP 67, cabos de fibra ótica altamente flexíveis
- Grandes faixas de operação de até 60 mm graças à lentes focais
Sensores e iluminação de sinalização
com IO-Link
IO-Link é um padrão de comunicação mundial de acordo com a IEC 61131-9. Sensores e atuadores com uma imensa gama de funções e capacidades tornam-se dispositivos de processo inteligentes e ativos no campo com IO-Link. Os processos de produção, portanto, tornam-se mais flexíveis, mais transparentes, mais eficientes e mais econômicos. IO-Link transforma sensores em produtos digitais e permite projetos de sistemas da Indústria 4.0.
Pronto para digitalização
Digitalize seus sistemas com o IO-Link. O IO-Link suporta a identificação, configuração e diagnóstico de muitos sensores e luzes de sinalização, e isso torna a manutenção remota de sistemas possível diretamente no dispositivo. Com a memória de parâmetros no IO-Link Master, os sensores podem ser facilmente trocados e comissionados com configurações idênticas.
Configuração em vez de hardware específico
Sensores e luzes de sinalização podem ser convenientemente ajustados por meio do controle sem operação manual usando IO-Link. Usando uma configuração coordenada com o caso de aplicação, a produtividade de sensores e luzes de sinalização em máquinas e sistemas pode ser otimizada sem despesas adicionais de hardware.
Manutenção preventiva através de diagnóstico
Os sensores detectam, por exemplo, reserva funcional ou distância do objeto em mm via IO-Link. Se os objetos ou as condições ambientais mudarem, uma avaliação da função do sensor é possível. O diagnóstico permite comissionamento otimizado, ciclos de serviço coordenados e o uso de manutenção remota.
Mais informações
DOWNLOAD
Catálogo – Tecnologia de Rotulagem
Baixe o folheto em formato PDF (8,4 MB) diretamente do centro de downloads da di-soric.
Catálogo – Sensores de etiqueta
Baixe o folheto em formato PDF (3,7 MB) diretamente do centro de downloads da di-soric.
